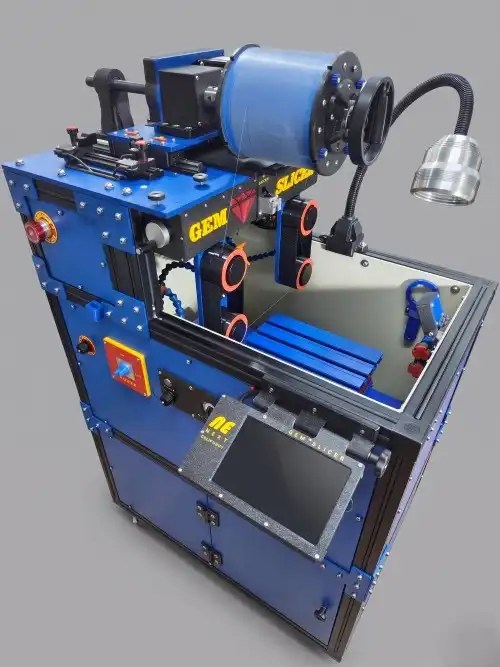

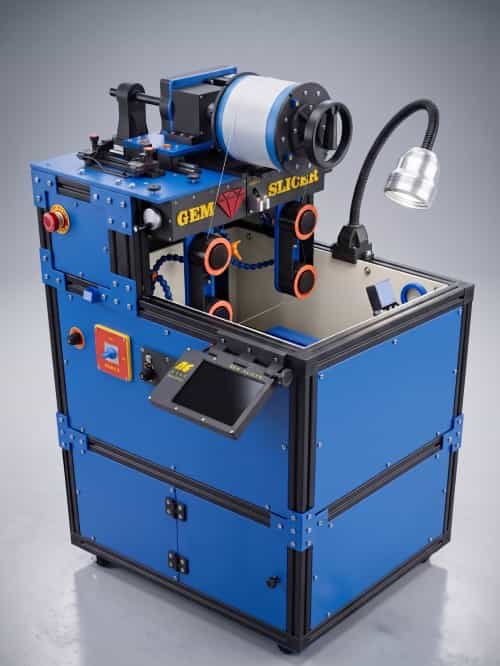

Диамантен телен трион Gem Slicer Standard

Диамантен телен трион за хора, които режат камък всеки ден

Gem Slicer Standard реже с диамантена тел с дебелина 0,22 мм. Диамантеният диск отнема между 1,5 и 3 мм на всеки срез. При камък с дебелина 40 мм и плочи от 2 мм това е разликата между 8 и 18 плочи от един и същи камък — материалът, който при диска отива в утайката, тук остава при вас.

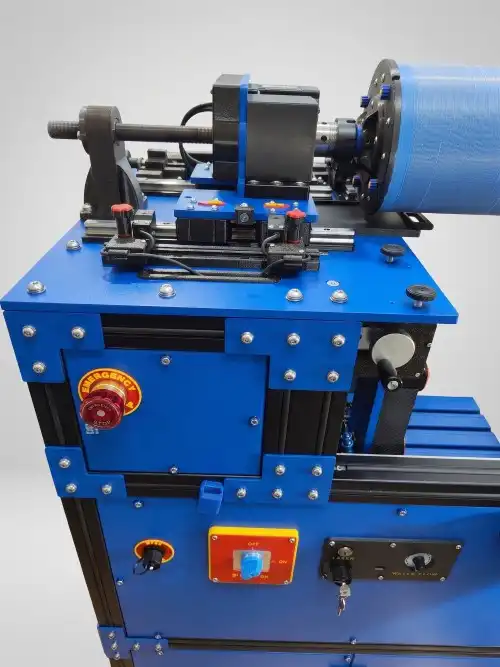

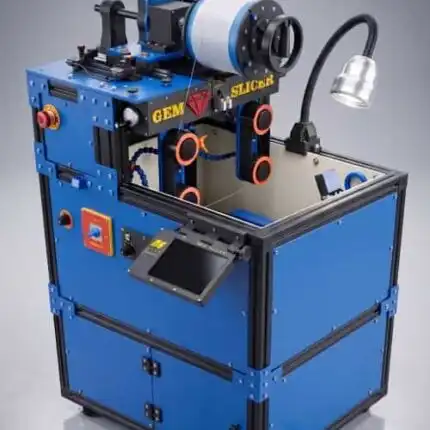

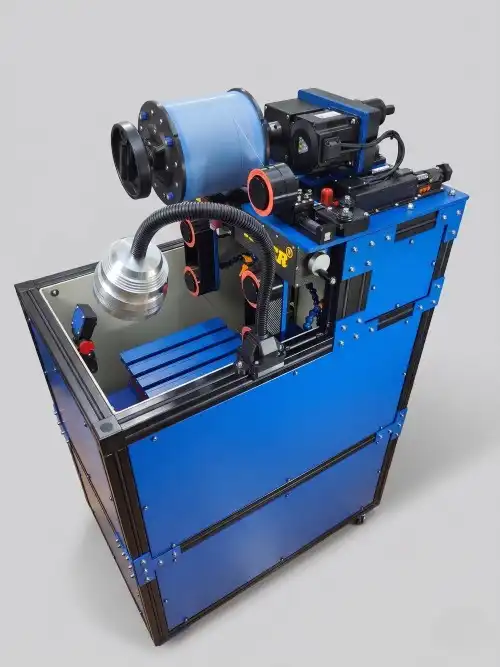

Машината се поставя на пода, заема само половин квадратен метър, проектирана за денонощна работа и се произвежда в България. Next Equipment – Бранд на Метеорити ООД произвежда триони Gem Slicer от пет години. Днес тези триони работят в 15 държави на 4 континента.

Вижте я как реже

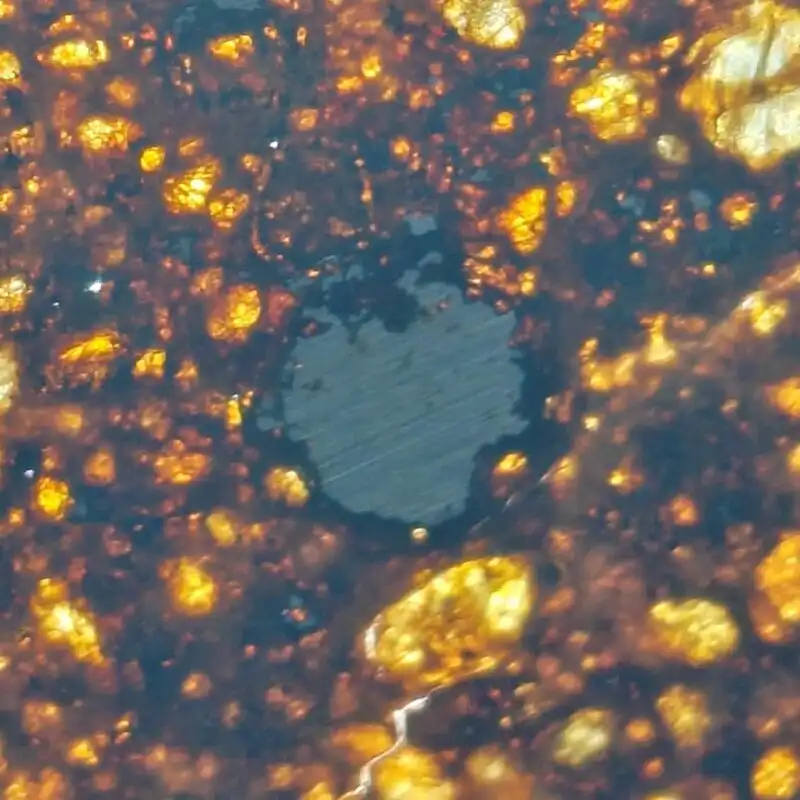

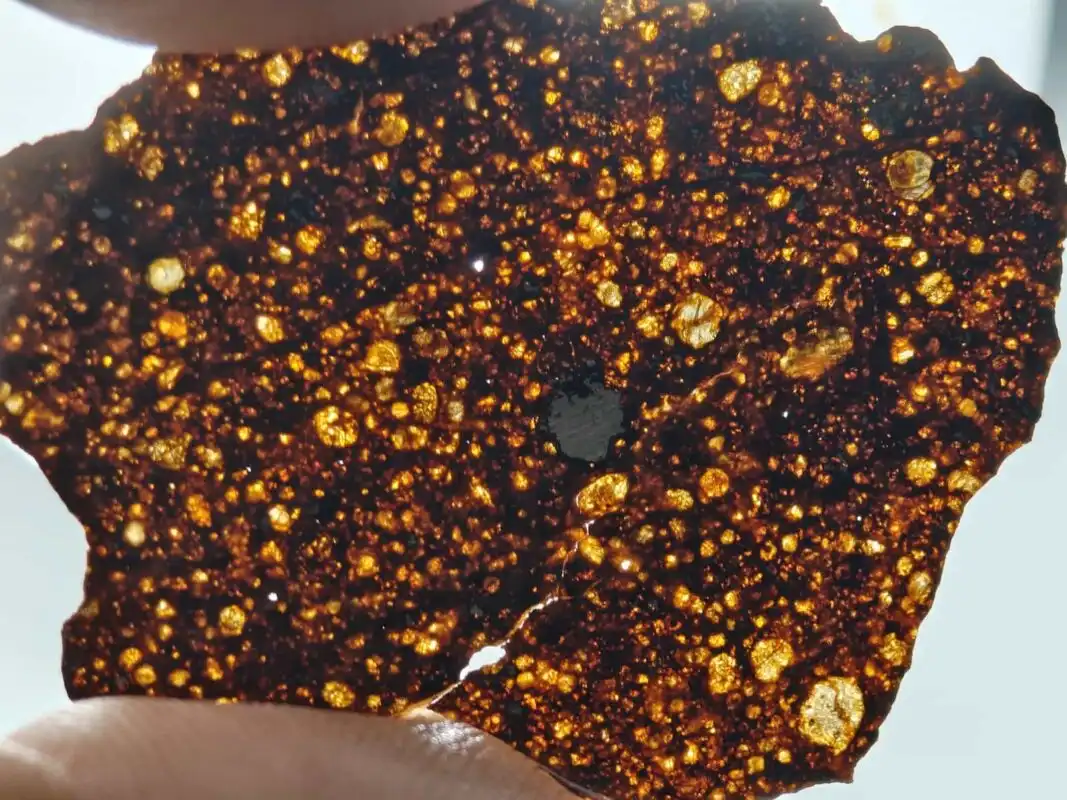

Каменен метеорит, рязан с диамантена тел 0,22 мм, и готовата плоча, вдигната срещу светлината в края на среза — толкова тънка, че хондрулите просветват през нея. Записът е на Gem Slicer Mini — двата модела работят с един и същ софтуер, същата тел 0,22 мм и същата стъпка на позициониране по X.

Точност, казана точно

Реално постижимата точност на рязане е около 0,1 мм. При плоча от 2 мм отклонението е около 0,05 мм и се дължи главно на диаметъра на телта. Стъпката на позициониране по ос X е 0,02 мм през сачмено-винтовата двойка — това е точността на движението, а не точността на среза, и двете не бива да се бъркат.

Най-тънката плоча, която сме рязали многократно, е 0,25–0,3 мм, на чуплив каменен метеорит. Под тази дебелина оставащата стена поддава под натиска по ос Z, телта се отклонява и излиза от камъка.

Измерено пред камера

Всичко по-горе е спецификация. Ето и самото измерване.

Три плочи от изветрял каменен метеорит, мерени с микрометър: 0,282 мм, 0,191 мм и 0,207 мм. Обявяваме 0,25–0,3 мм като минимум, а не 0,19, защото под около четвърт милиметър не всяка плоча оцелява — оставащата стена поддава под телта, преди срезът да завърши. Числото в спецификацията е това, на което може да разчитате, а не най-доброто, което сме постигали.

При зададени 2,00 мм три плочи излязоха 1,951, 1,970 и 1,979 мм — разсейка 0,028 мм, всички в обявените ±0,05 мм. И трите са малко под номинала по обяснима причина: машината мести по ос X дебелината плюс въведената дебелина на телта. Въведете 0,22 мм — самата тел — и плочите излизат няколко стотни по-тънки, защото реалният прорез е малко по-широк от голото тяло на телта. Измервате една плоча, въвеждате реалната стойност и зададеното става получено. Отклонението е систематично и се калибрира. Вижте измерването при 2 мм.

Технически параметри

• Дължина на среза (ос X): 200 мм
• Височина на среза (ос Z): 220 мм
• Широчина на среза: регулируема от 80 до 250 мм
• Съвместимост по дебелина на телта: 0,1–0,8 мм
• Захранване: 110–240 V с автоматично превключване; консумация до 300 W
• Дебелина на среза: 0,22 мм с включената тел с отворен контур; 0,6 мм при тел със затворен контур
• Минимална дебелина на плочата: 0,25–0,3 мм
• Реална точност на рязане: около 0,1 мм
• Позициониране по ос X: 0,02 мм, сачмено-винтова двойка
• Максимален товар по ос Z: 50 кг
• Капацитет на макарата: 80 м; работна дължина от около 5 м нагоре, задава се със сензорите за реверс
• Видове тел: отворен контур (макара) и затворен контур 1,6 м — конструкцията е подготвена за двата вида още от първия модел
• Линейна скорост на телта: 40–120 м/мин
• Подаване по ос Z: 1,00–200,00 мм/ч
• Управление: 8-инчов панел, вградена камера, отдалечен достъп през интернет
• Позициониращ лазер: проектира равнината на среза върху камъка, преди рязането да започне
• Водна система: затворен кръг — не са нужни водопровод и канал на място
• Контрол на нивото на водата: два сензора — предупреждение на дисплея и автоматично спиране при критично ниско ниво
• Ниво на шума: около 55 dB
• Габарити: В 135 × Ш 52 × Д 80 см, тегло 70 кг
• Опаковка: 82 × 64 × 150 см върху половин европалет, бруто 85 кг
• Гаранция: 2 години, международна

Какво има в кашона

• Телен трион Gem Slicer Standard
• 1000 м диамантена тел 0,22 мм
• 30 полиамидни водещи ролки — 5 монтирани и 25 резервни
• Адаптер за доставната макара, с който пренавивате телта от макарата от 1000 м върху машинната макара
• 2 секторни ключа за цанга ER32
• Гаечни ключове 10 и 18, комплект шестостенни ключове, тръбен ключ 13 за смяна на лагерите, отверка, ключ за капачките на водещите ролки
• Клещи за рязане на диамантена тел
• Резервни болтчета
• Кожени предпазни ръкавици
• Комплект адаптери от пено-PVC за закрепване на камъни
• Ръководство за експлоатация, декларация за съответствие и гаранционна карта

Не влизат: доставка и застраховка, както и приставката за тел със затворен контур — тя има работещ прототип и е в подготовка за производство.

Разопаковане: един сглобяем детайл

Макарата заедно с оста си пътува демонтирана, за да не се повреди оста при удар в горната част на кашона. Монтира се за две-три минути с двата секторни ключа ER32 от комплекта. Нищо друго не се сглобява.

Софтуерът

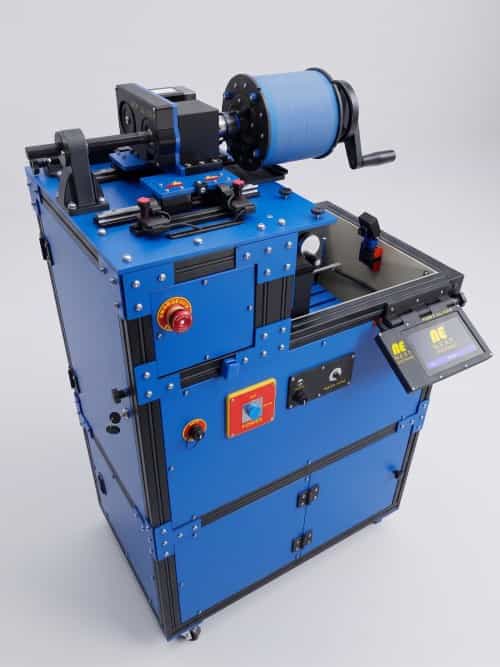

Машината се управлява изцяло от 8-инчов панел с докосване. Софтуерът е един и същ при двата модела Gem Slicer и се обновява безплатно.

Какво виждате, докато машината реже

Началният екран показва оставащото време до края на среза, текущата линейна скорост на телта, изминатото разстояние по ос Z, текущата скорост на подаване и състоянието на алармите. Оттам се пуска и спира макарата и се вдига или спуска Z на ръка.

Настройки на рязането

• Скорост на телта: регулируема от 40 до 120 м/мин, променя се и в движение
• Подаване по ос Z: от 1,00 до 200,00 мм/ч — това е бавното вертикално притискане, от което зависи качеството на среза
• Придвижване по ос X: на стъпки от 0,01, 0,10 или 1,00 мм, или непрекъснато, със скорост 2, 4, 10 или 20 мм/с
• Компенсация на дебелината на телта: въвеждате диаметъра на телта и машината мести по X с дебелината на плочата плюс дебелината на телта — поръчаната дебелина е и получената
• Нулиране на ос Z: машината намира нулата сама, с индуктивен датчик

Функции, които пазят среза

• Anti-tummy. Периодично спира подаването по ос Z, без да спира макарата — телта доизрязва материала, останал в процепа, вместо да го притиска напред. По подразбиране 15 минути на всеки час, стойността се променя.
• Z-retract. Помощна функция към Anti-tummy.  Спуска Z на долу по зададени параметри, за да изправи образуваната дъга на телта. Прилага се при супер твърди или големи материали, когато оператора не може да прецени каква скорост на подаване да зададе за дадения материал. Двете функции заедно държат телта права и среза перпендикулярен.

Автоматично рязане на серия

Отделен екран с таблица, в която задавате плочите предварително: дебелина, брой, скорост на рязане, ритъм на отдръпване по Z и пауза преди следващата плоча. Машината минава през таблицата сама. Таблиците се запазват и се зареждат наново, така че повтарящ се материал се реже по вече доказана рецепта, вместо да се настройва всеки път. Всяка стойност приема нула, ако съответната функция не ви трябва.

Наблюдение и отдалечен достъп

• Вградена камера — срезът се гледа на екрана на машината или отдалечено, без да стоите до нея
• Пълно управление през интернет, включително пускане и спиране на рязането. Достъпът е само с ваше разрешение; ние нямаме връзка с машината ви, докато не я дадете
• Брояч на работните часове на база времето на работа на ос Z — по него се ориентирате кога е време за проверка на лагерите
• Аларми и съобщения на екрана при отклонение, включително при спадащо ниво на водата

Обновяване

Новите версии се качват през USB. Обновяванията са включени в цената и са безсрочни.

Двата вида диамантена тел

Трионът работи и с тел на макара (отворен контур), и с безкраен контур с дължина 1,6 м. Превключването отнема около пет минути с двата ключа ER32; приставката за затворен контур е в подготовка. Точността не се различава между двата режима, но затворената тел е с дебелина 0,6 мм срещу 0,22 мм на отворената — тоест близо три пъти повече изгубен материал на всеки срез. Затвореният контур не е надграждане, а съвместимост: ако сменяте машина и имате налична такава тел, можете да продължите да я използвате, вместо да я бракувате.

Поддръжка: около час годишно

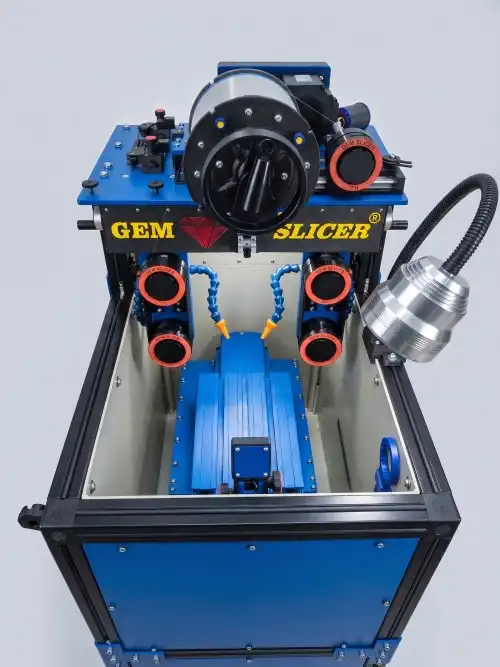

Трионът работи с 15 лагера 6001 RS, по три на лагерно тяло. Телта качва вода и шлам чак до най-горните ролки, затова и петнайсетте работят в агресивна среда. Най-тежко е на долните две ролки — те се износват първи, около 3000 работни часа, и тогава се сменя целият комплект. Софтуерът води статистика за работните часове и я показва на екрана, така че часовете са проверими, а не на око.

Годишният цикъл: смяна на лагерите, когато дойде часът им, смазване на лагерите по ос Z и на водещите лагери на макарата, отваряне на капака по ос X и проверка. Координатната маса по X е защитена от пръски, но не от потапяне — затова има дренажна система, която отвежда попадналата вода. Ориентировъчен разход за части: 90–120 € годишно при обичайна употреба. Коя част кога се сменя и колко струва годината при денонощна работа — в статията Резервни части за Gem Slicer.

Скъсаната тел не е загубено зареждане

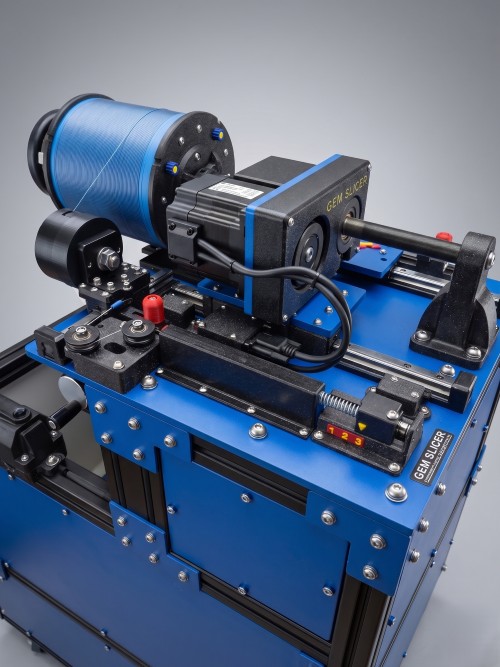

Макарата обръща посоката между два сензора, които се преместват физически по релса. Позицията им задава работната дължина — от около 5 м до пълна макара. Ако телта се заклещи в процепа при ронлив материал и се скъса, отрязвате късото парче, премествате сензорите към останалата дължина и продължавате със същата тел.

Една макара от 1000 метра стига за около два месеца нормално рязане. Животът на телта зависи от материала, размера на камъка и параметрите на рязане.

168 часа, преди машината да тръгне

Всяка машина работи една седмица преди изпращане. Симулира се рязане, последните тестове са на сухо, за да не се замърсява машината, после всичко се почиства изрядно и се проверява поред: сензори, мотори, линейни направляващи, луфтове.

Когато нещо се счупи

Трионът е проектиран така, че да не се връща за ремонт. Изпращаме частта в деня на заявката; в рамките на ЕС пристига на следващия ден. Много от ненатоварените компоненти са принтирани — ако се счупи такава част, изпращаме файла и указанията за печат, за да си я направите на място.

Гаранцията е 2 години, международна. Онлайн поддръжката е включена в цената и е безсрочна: съвети, преглед на параметрите на рязане и актуализации на софтуера. Достъп до вашата машина имаме само когато вие го дадете.

CE маркировка и съответствие

Машината е произведена в съответствие с Директива 2006/42/ЕО (машини), Директива 2014/35/ЕС (ниско напрежение) и Директива 2014/30/ЕС (електромагнитна съвместимост), с приложени EN ISO 12100, EN ISO 13849-1, EN ISO 13850 и EN 60204-1. Декларацията за съответствие пътува с всяка машина.

Mini или Standard?

Пълната техническа документация на производителя е на сайта на Next Equipment: Gem Slicer Mini и Gem Slicer Standard.

Не сте сигурни как ще се държи вашият материал? Изпратете проба.

Спецификацията описва машината, но не описва вашия камък. Затова предлагаме следното: изпратете къс от материала, който смятате да режете, ние го нарязваме на Gem Slicer Standard и ви връщаме плочките — заедно с видео от самото рязане, за да видите скоростта, повърхността на среза и как машината се справя точно с вашия материал.

• Размер на пробата: до 5 × 5 см. Толкова стига, за да се види средната скорост на рязане и качеството на среза. При твърди материали един срез през по-голям къс може да отнеме цял ден — машината реже и много по-едри образци, но за проба това няма смисъл
• Валидност: България. За доставка извън страната пишете ни — уговаря се предварително
• Транспорт: в двете посоки е за сметка на изпращача; препоръчваме застраховка, тъй като рискът при превоза е негов
• Не приемаме радиоактивни, азбестосъдържащи или други опасни проби

Не изпращайте нищо, преди да сме се уговорили. Изпратете запитване и изберете „Искам да ми отрежете проба от мой материал“ — ще потвърдим детайлите и адреса.

Цена, плащане и срок

Цената е 18 000 € с ДДС за машината в описаната по-горе комплектация. Машините се изработват по поръчка.

• Плащане само по банков път: 50% депозит, остатъкът преди изпращане. Не плащате цялата машина предварително.
• Срок: до два месеца от депозита до изпращане, включително 168-часовия тест.
• Цената е франко София. Опаковаме, оформяме документите и предаваме пратката на превозвача; транспортът и застраховката се договарят отделно.

За проформа фактура и уточняване на доставката използвайте формата за контакт.

Често задавани въпроси

Трябва ли водопровод и канал на мястото?

Не. Водата стои в контейнер, пречиства се и се връща в работния процес. Нужен е само електрически контакт.

Мога ли да следя рязането, когато не съм в работилницата?

Да. Машината има вградена камера и се управлява отдалечено през интернет, включително включване и изключване на рязането.

Колко тел изразходвам?

Зависи от вас. Машинната макара побира до 80 метра, но работната дължина се задава от двата сензора за реверс, които се преместват физически по релсата — от около 5 метра до пълна макара. Една макара от 1000 метра стига за около два месеца нормално рязане, като разходът зависи от материала, размера на камъка и параметрите на рязане.

Каква е разликата с Gem Slicer Mini?

Mini е настолна машина със същия софтуер, същата камера и същия отдалечен достъп, но с 7-инчов панел и без сензорите за нивото на водата. Standard е подова машина за по-големи образци и за серии, които вървят без надзор.

За пет години и над 40 машини всеки компонент, показал слаби характеристики, е бил заменен с по-издръжлив. Тези подобрения вече са вградени в машината, която получавате — не са обещание за някой следващ модел. А ако въпреки това нещо се повреди при вас, частта тръгва в същия ден и гаранцията е две години.

Правена от хора, които режат камък — за хора, които режат камък. Правим го не защото е лесно, а защото е трудно.
