Диамантен телен трион Gem Slicer Mini

Диамантен телен трион за хора, които режат камък всеки ден

Gem Slicer Mini реже с диамантена тел с дебелина 0,22 мм. Диамантеният диск отнема между 1,5 и 3 мм при всеки срез. При камък с дебелина 40 мм и плочи от 2 мм разликата е между 8 и 18 плочи от един и същ камък — материалът, който при диска отива в утайката, при телта остава при вас.

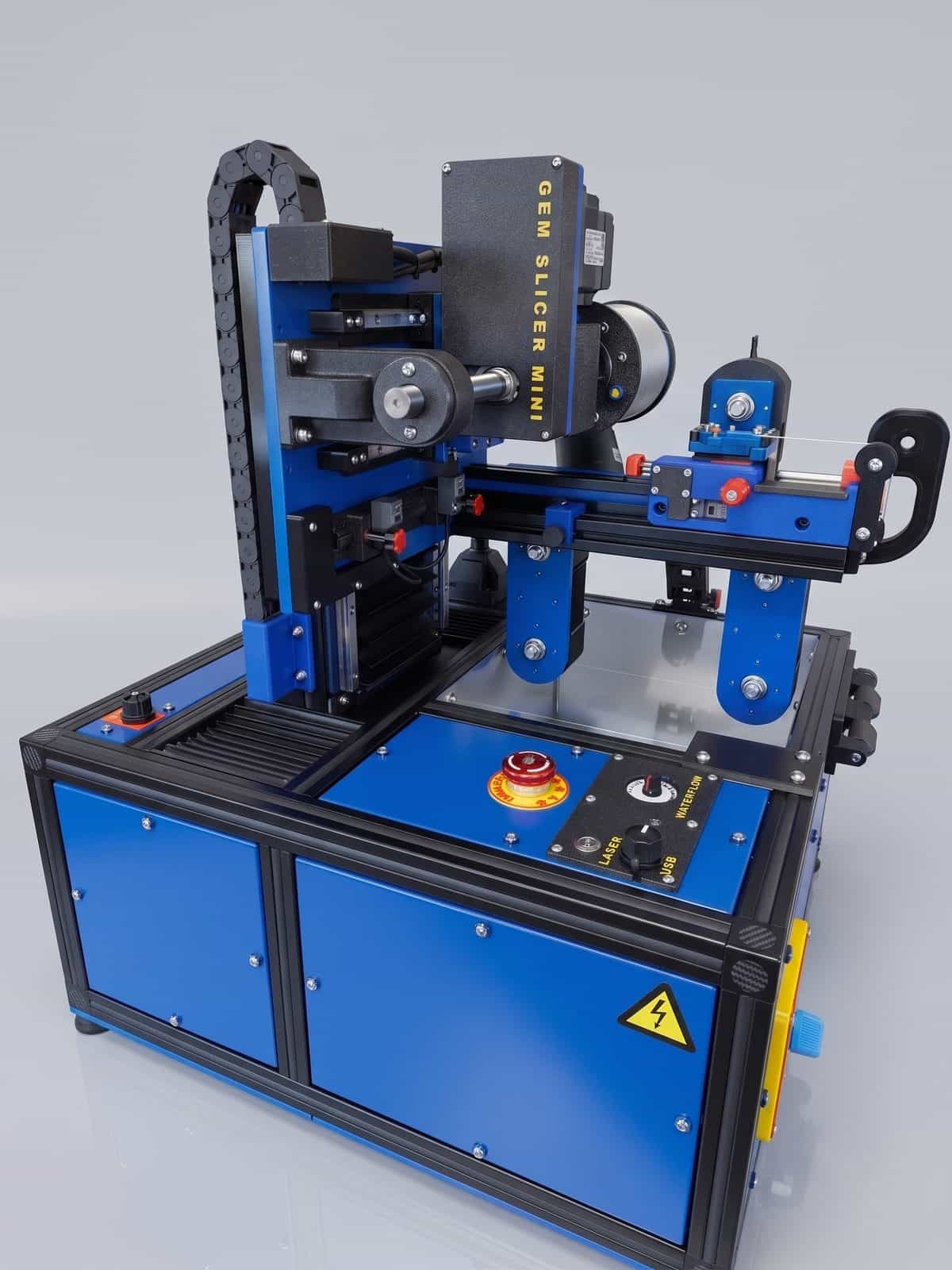

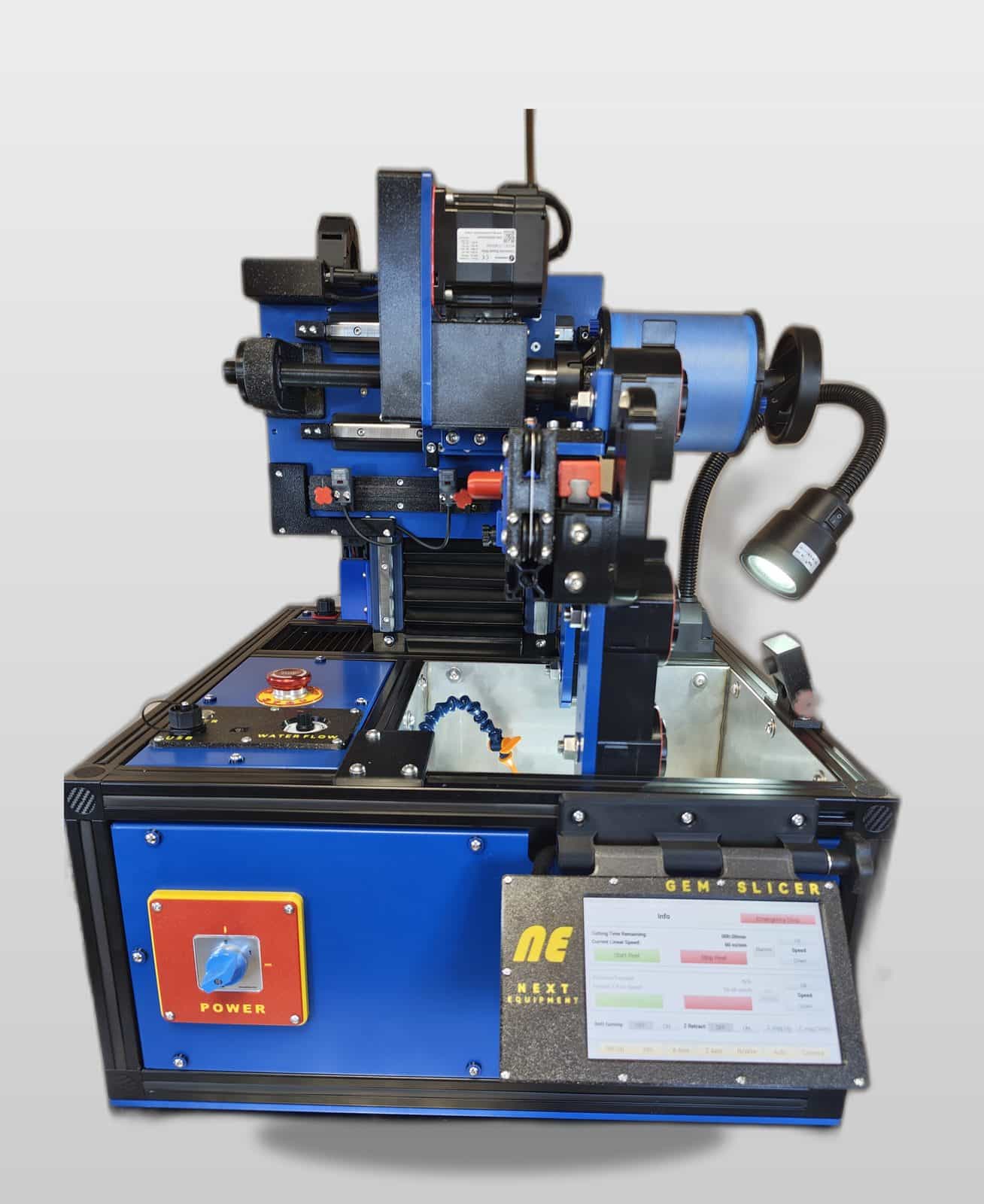

Mini е настолна машина. Заема място колкото по-голям принтер, включва се в контакта и не иска нито водопровод, нито канал. В момента триони Gem Slicer работят в 15 държави на 4 континента.

Вижте я как реже

Каменен метеорит, рязан с диамантена тел 0,22 мм, и готовата плоча, вдигната срещу светлината в края на среза — толкова тънка, че хондрулите просветват през нея.

Точност, казана точно

Реално постижимата точност на рязане е около 0,1 мм. При плоча от 2 мм отклонението е около 0,05 мм и се дължи главно на диаметъра на самата тел. Стъпката на позициониране по ос X е 0,02 мм през сачмено-винтовата двойка — това е точността на движението, а не точността на среза, и двете не бива да се бъркат.

Най-тънката плоча, която сме правили многократно, е 0,25–0,3 мм, на чуплив каменен метеорит. Под тази дебелина оставащата стена поддава, телта се отклонява и излиза от камъка.

Измерено пред камера

Всичко по-горе е спецификация. Ето и самото измерване.

Три плочи от изветрял каменен метеорит, мерени с микрометър: 0,282 мм, 0,191 мм и 0,207 мм. Обявяваме 0,25–0,3 мм като минимум, а не 0,19, защото под около четвърт милиметър не всяка плоча оцелява — оставащата стена поддава под телта, преди срезът да завърши. Числото в спецификацията е това, на което може да разчитате, а не най-доброто, което сме постигали.

При зададени 2,00 мм три плочи излязоха 1,951, 1,970 и 1,979 мм — разсейка 0,028 мм, всички в обявените ±0,05 мм. И трите са малко под номинала по обяснима причина: машината мести по ос X дебелината плюс въведената дебелина на телта. Въведете 0,22 мм — самата тел — и плочите излизат няколко стотни по-тънки, защото реалният прорез е малко по-широк от голото тяло на телта. Измервате една плоча, въвеждате реалната стойност и зададеното става получено. Отклонението е систематично и се калибрира. Вижте измерването при 2 мм.

Технически параметри

• Дължина на среза (ос X): 150 мм
• Височина на среза (ос Z): 150 мм
• Максимална широчина на среза: 150 мм
• Дебелина на среза (kerf): 0,22 мм с включената тел с отворен контур; 0,6 мм при тел със затворен контур
• Съвместимост по дебелина на телта: 0,1–0,8 мм. Стандартно доставяме 0,22 мм, но изпращаме машината с телта, която изберете.
• Минимална дебелина на плочата: 0,25–0,3 мм
• Реална точност на рязане: около 0,1 мм
• Позициониране по ос X: 0,02 мм, сачмено-винтова двойка

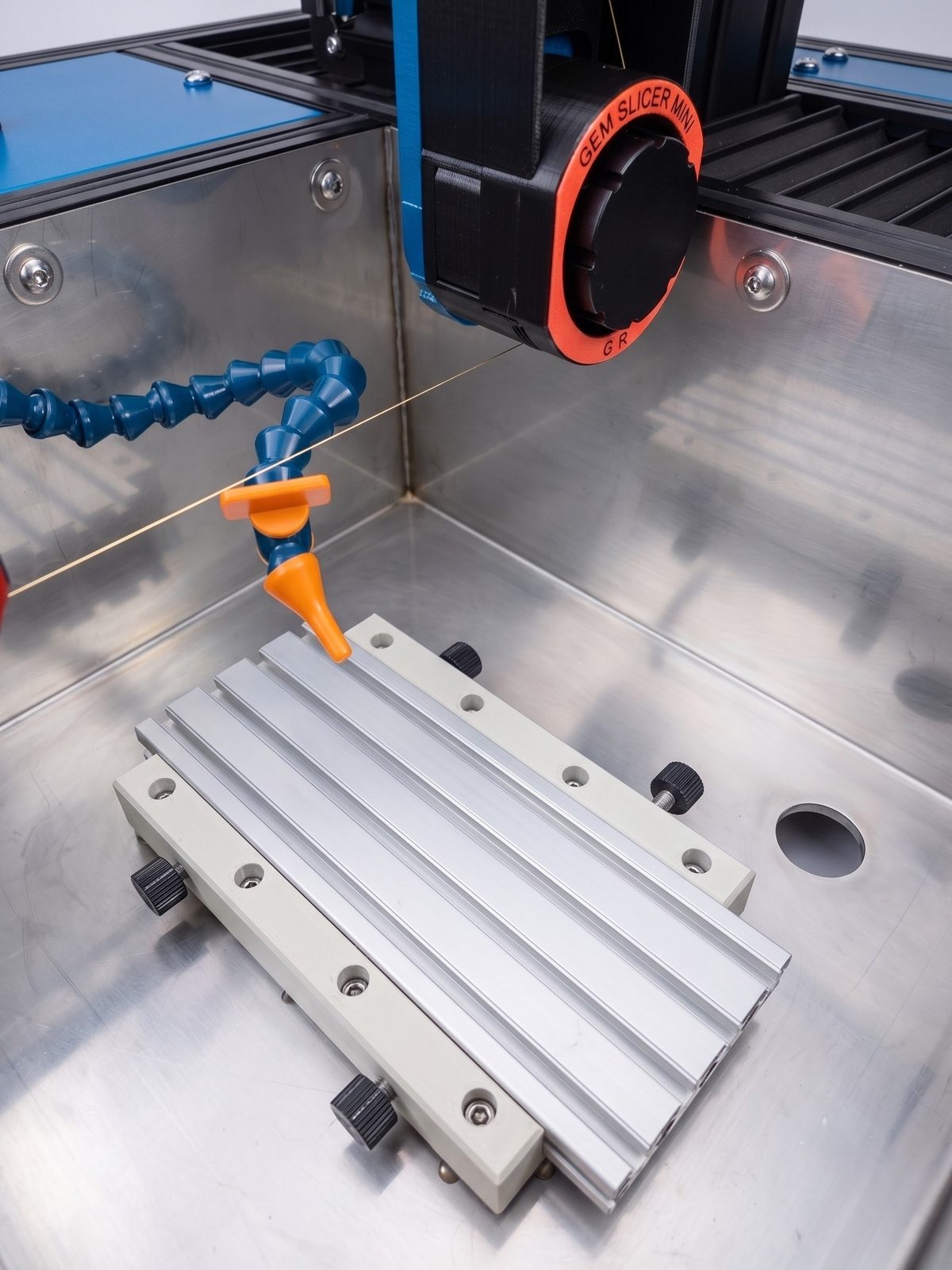

• Захващане на образеца: вана от неръждаема стомана с надлъжна стега; ограничението е габаритът на камъка, не теглото му
• Капацитет на машинната макара: 30 м; работна дължина от около 5 м нагоре, задава се със сензорите за реверс
• Видове тел: отворен контур (макара) и затворен контур 1 м — конструкцията е подготвена за двата вида още от първия модел
• Линейна скорост на телта: 40–100 м/мин
• Подаване по ос Z: 1,00–200,00 мм/ч

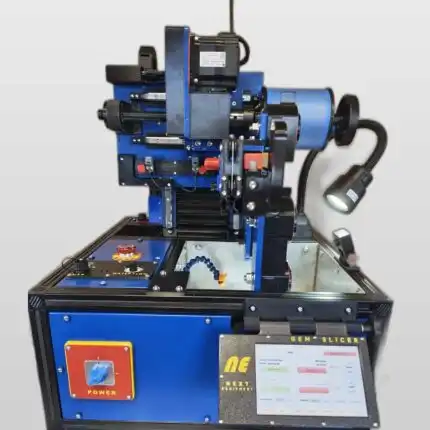

• Управление: 7-инчов панел, вградена камера, отдалечен достъп през интернет

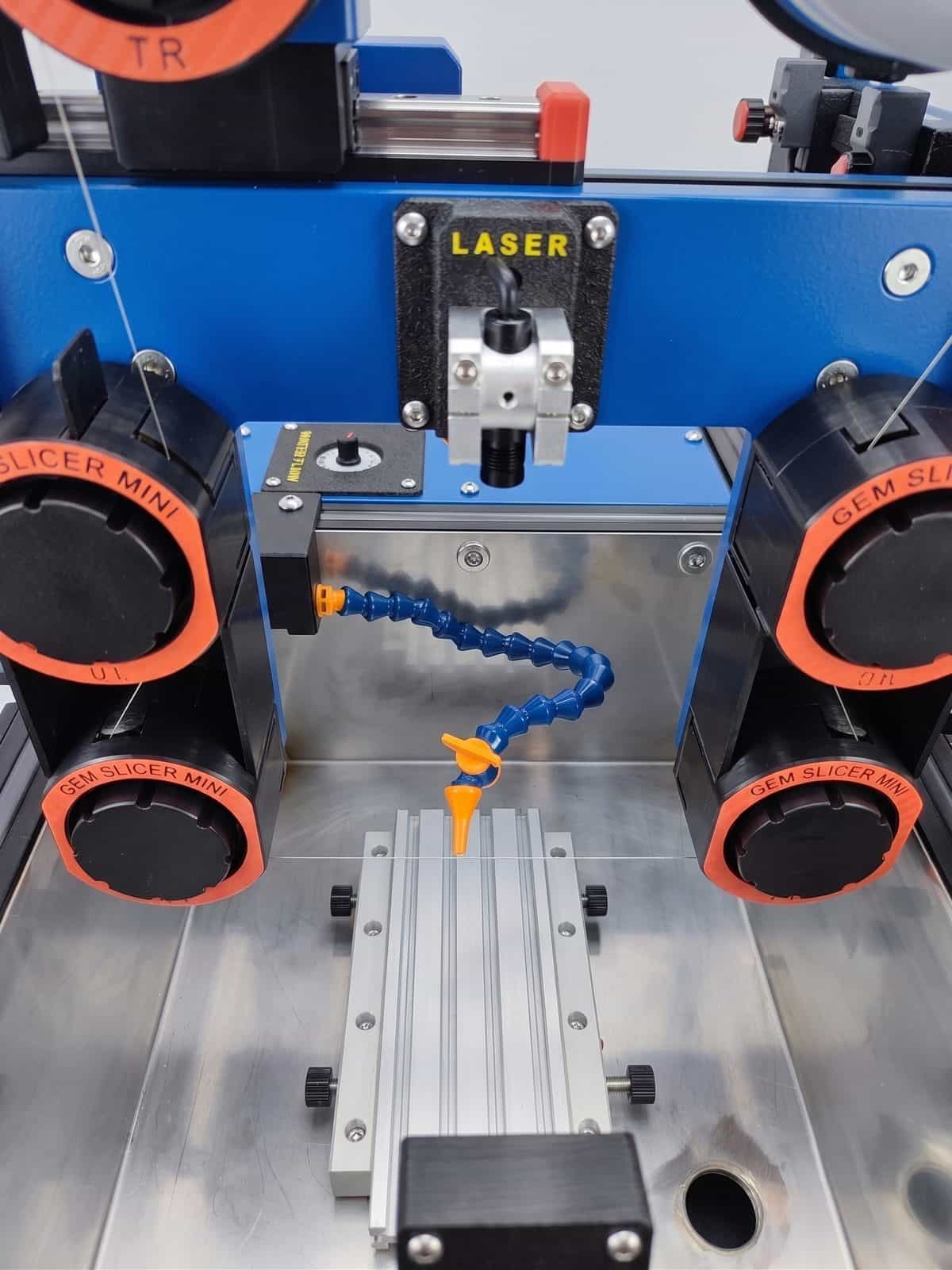

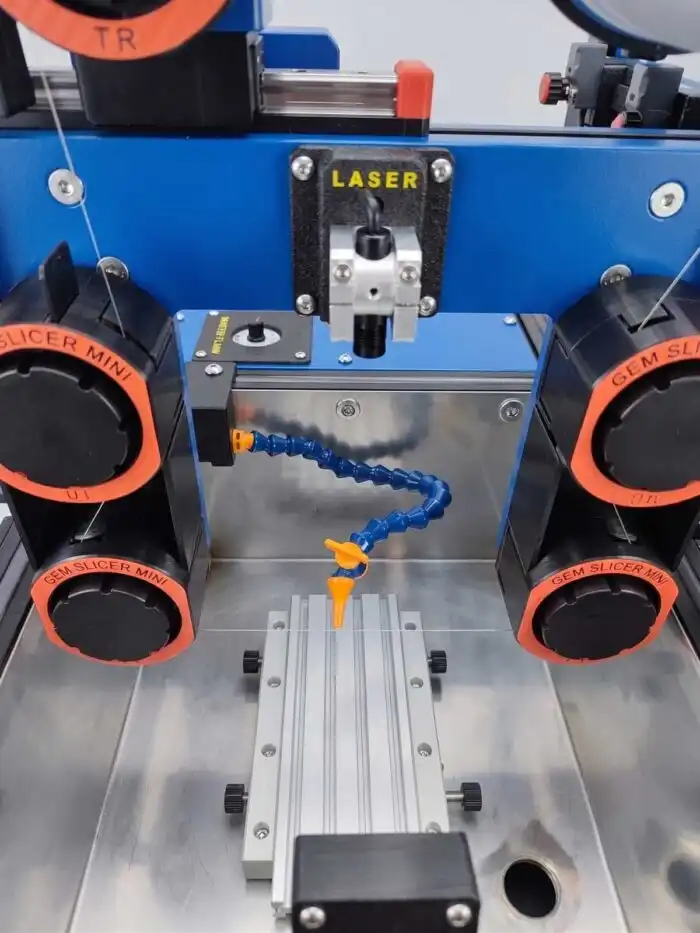

• Позициониращ лазер: проектира равнината на среза върху камъка, преди да пуснете рязането
• Водна система: затворен кръг — водата се пречиства и се връща в процеса; не са нужни водопровод и канал
• Лагери: 15 броя 6001; на долните две ролки — капсуловани 6001 RS
• Ниво на шума: около 55 dB

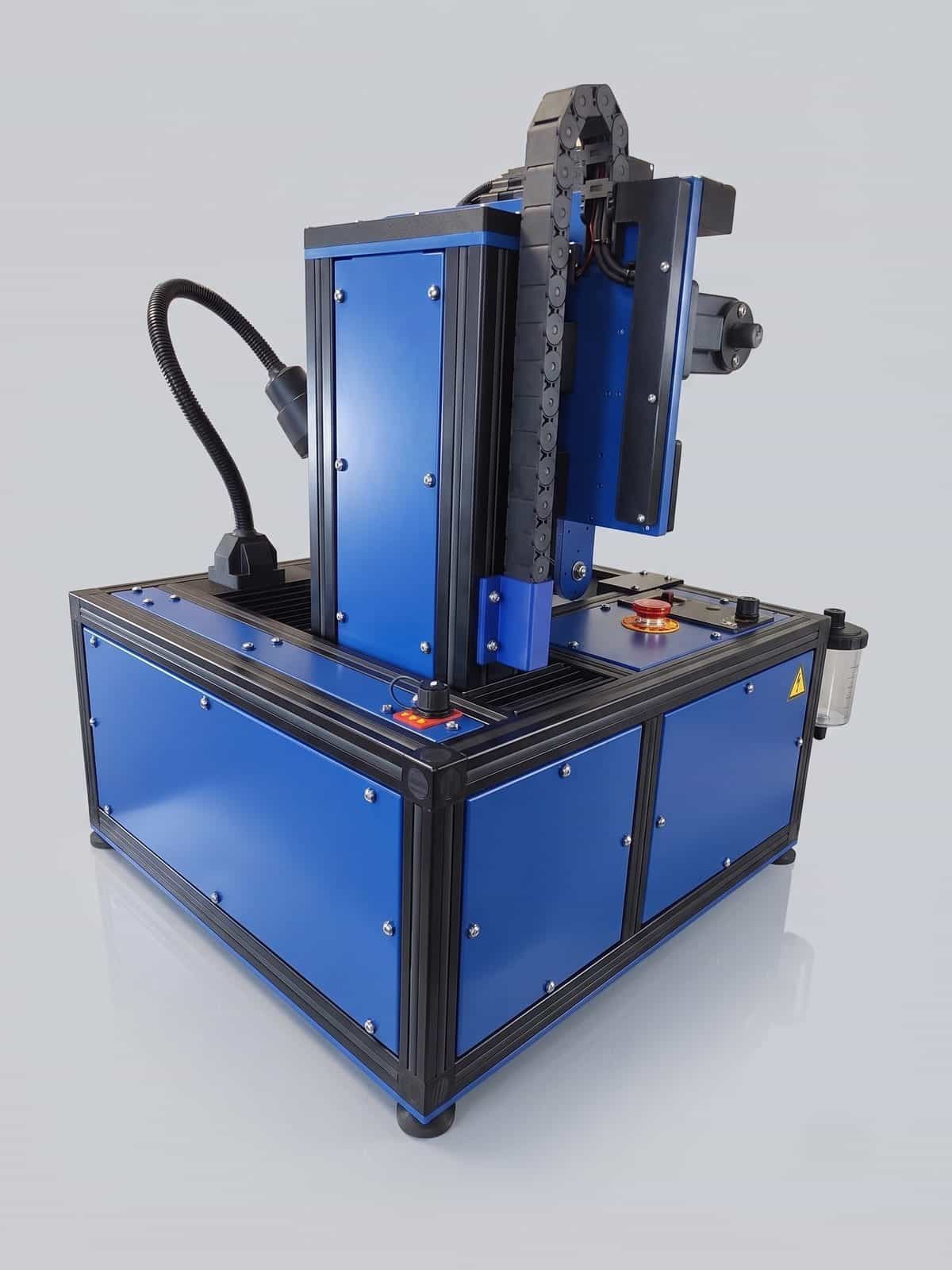

• Габарити: В 65 × Ш 58 × Д 60 см, тегло 50 кг
• Опаковка: 82 × 64 × 90 см върху половин европалет, бруто 65 кг
• Гаранция: 2 години, международна

Какво има в кашона

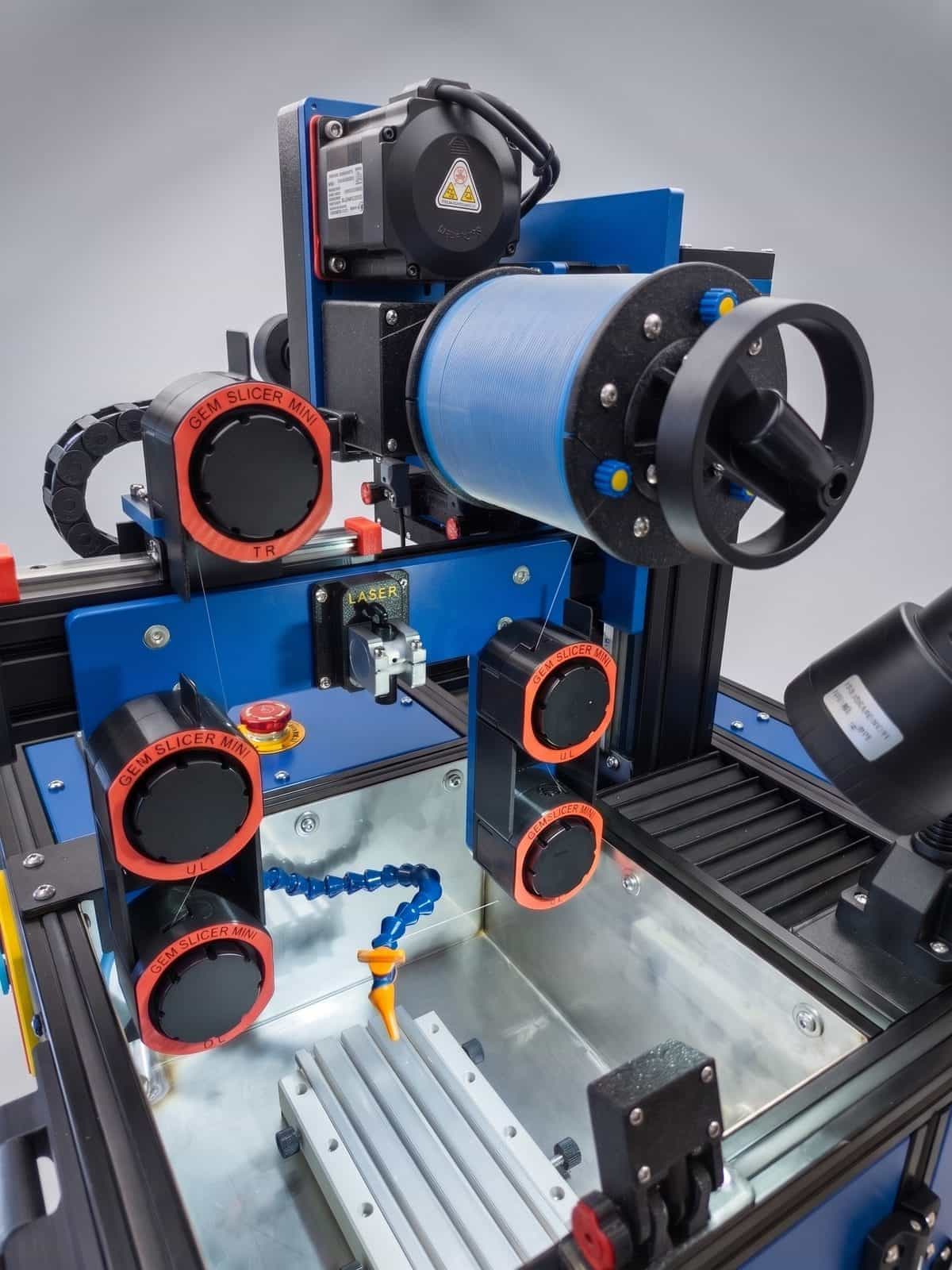

• Теленият трион, с 30 м тел, вече навита на машинната макара
• Отделна макара с 1000 м диамантена тел 0,22 мм
• 30 полиамидни водещи ролки — 5 монтирани и 25 резервни
• Адаптер за доставната макара, с който пренавивате тел от голямата макара върху машинната
• 2 секторни ключа за цанга ER32, гаечни ключове 10 и 18, комплект шестостенни ключове, тръбен ключ 13 за смяна на лагерите, отверка, ключ за капачките на водещите ролки, клещи за рязане на диамантена тел
• Резервни болтчета, кожени предпазни ръкавици, комплект адаптери от пено ПВЦ за закрепване на камъни
• Ръководство за експлоатация и гаранционна карта

Не влизат доставката и застраховката, както и приставката за тел със затворен контур — тя има работещ прототип и е в подготовка за производство.

Разопаковане: нищо не се сглобява

Изваждате машината от кашона, пълните вода и режете. Телта е навита предварително и е готова за работа.

Софтуерът

Машината се управлява изцяло от 7-инчов панел с докосване. Софтуерът е един и същ при двата модела Gem Slicer и се обновява безплатно.

Какво виждате, докато машината реже

Началният екран показва оставащото време до края на среза, текущата линейна скорост на телта, изминатото разстояние по ос Z, текущата скорост на подаване и състоянието на алармите. Оттам се пуска и спира макарата и се вдига или спуска Z с ръчно натискане на бутони.

Настройки на рязането

• Скорост на телта: регулируема от 40 до 100 м/мин, променя се и в движение
• Подаване по ос Z: от 1,00 до 200,00 мм/ч — това е бавното вертикално притискане, от което зависи качеството на среза
• Придвижване по ос X: на стъпки от 0,01, 0,10 или 1,00 мм, или непрекъснато, със скорост 2, 4, 10 или 20 мм/с
• Компенсация на дебелината на телта: въвеждате диаметъра на телта и машината мести по X с дебелината на плочата плюс дебелината на телта — поръчаната дебелина е и получената
• Нулиране на ос Z: машината намира нулата сама, с индуктивен датчик

Функции, които пазят среза

• Anti-tummy. Периодично спира подаването по ос Z, без да спира макарата — телта доизрязва материала, останал в процепа, вместо да го избутва пред себе си. По подразбиране 15 минути на всеки час, стойността се променя.
• Z-retract. Помощна функция към Anti-tummy.  Спуска Z на долу по зададени параметри, за да изправи образуваната дъга на телта. Прилага се при супер твърди или големи материали, когато оператора не може да прецени каква скорост на подаване да зададе за дадения материал. Двете функции заедно държат телта права и среза перпендикулярен.

Автоматично рязане на серия

Отделен екран с таблица, в която задавате плочите предварително: дебелина, брой, скорост на рязане, ритъм на отдръпване по Z и пауза преди следващата плоча. Машината минава през таблицата сама. Таблиците се запазват и се зареждат наново, така че повтарящ се материал се реже по вече доказана рецепта, вместо да се настройва всеки път. Всяка стойност приема нула, ако съответната функция не ви трябва.

Наблюдение и отдалечен достъп

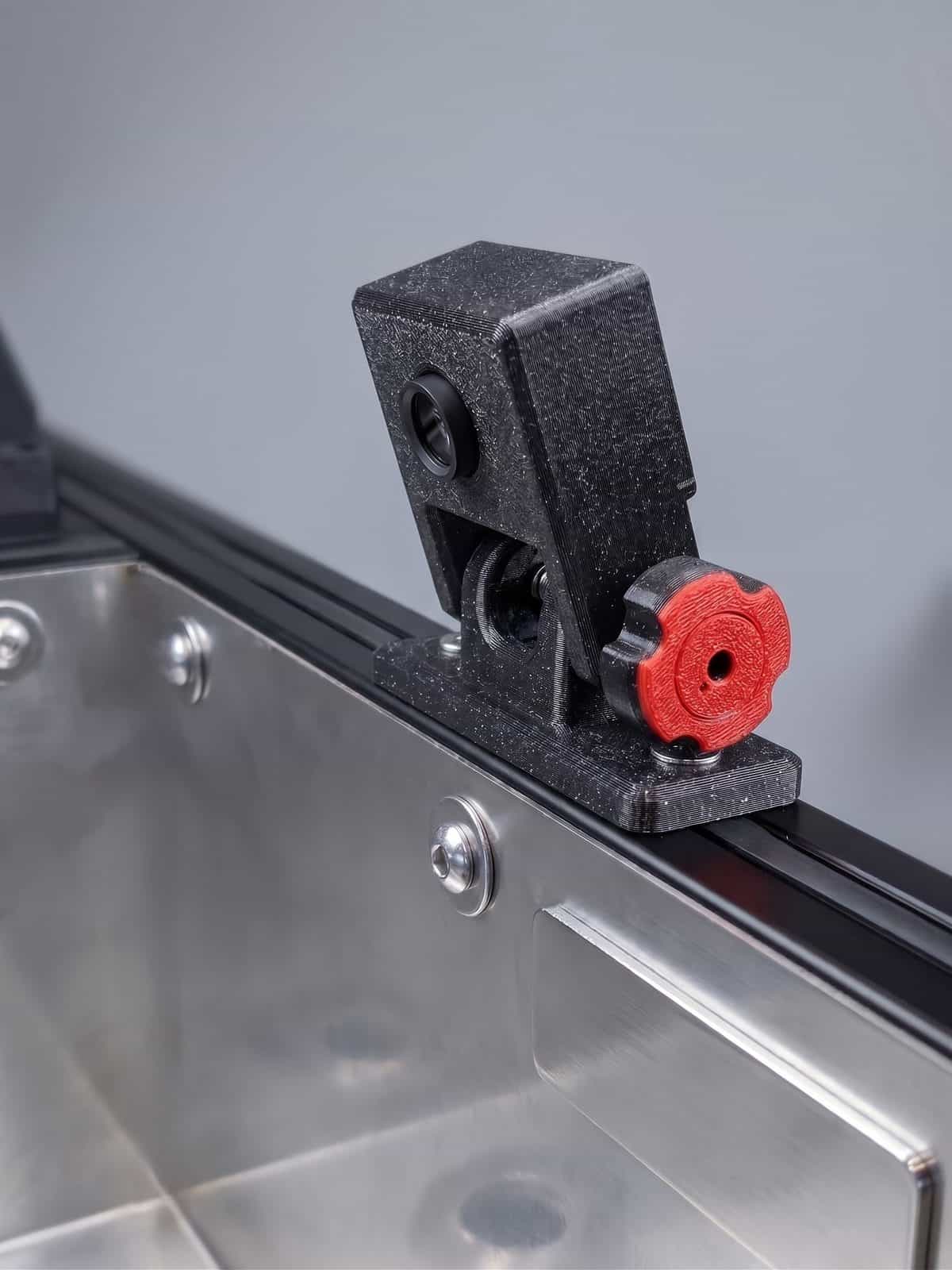

• Вградена камера — срезът се гледа на екрана на машината или отдалечено, без да стоите до нея
• Пълно управление през интернет, включително пускане и спиране на рязането. Достъпът е само с ваше разрешение; ние нямаме връзка с машината ви, докато не я дадете
• Брояч на работните часове на база времето на работа на ос Z — по него се ориентирате кога е време за проверка на лагерите
• Аларми и съобщения на екрана при отклонение

Обновяване

Новите версии се качват през USB. Обновяванията са включени в цената и са безсрочни.

Какво Mini няма, а Standard има

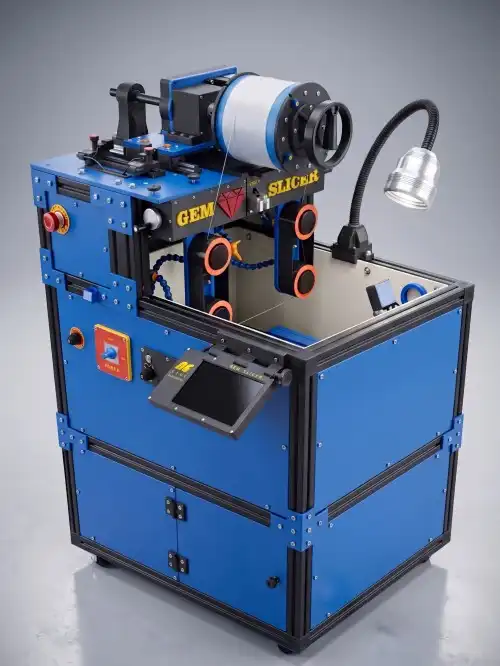

Gem Slicer Standard има модул с два сензора за нивото на водата: първият предупреждава на дисплея, докато рязането продължава, вторият спира машината, преди помпата да остане на сухо. Mini няма такива сензори — нивото се следи от оператора. Ако редовно пускате серии без надзор през нощта, вземете Standard.

Иначе управлението е същото. Камерата, отдалеченият достъп, лазерът, автоматичното рязане и лагерите са едни и същи; разликата в панела е 7 срещу 8 инча.

Поддръжка: около час годишно

Трионът работи с 15 лагера 6001 RS, по три на лагерно тяло. Телта качва вода и шлам чак до най-горните ролки, затова и петнайсетте работят в агресивна среда. Най-тежко е на долните две ролки — те се износват първи, около 3000 работни часа, и тогава се сменя целият комплект. Софтуерът води статистика за работните часове и я показва на екрана, така че часовете са проверими, а не на око.

Годишният цикъл: смяна на лагерите, когато дойде часът им, смазване на лагерите по Z и на водещите лагери на макарата, отваряне на капака по X и проверка. Координатната маса по X е защитена от пръски, но не от потапяне, затова има дренажна система, която отвежда попадналата вода. Ориентировъчен годишен разход за части: 90–120 € при обичайна употреба. Коя част кога се сменя и колко струва годината при денонощна работа — в статията Резервни части за Gem Slicer.

Скъсаната тел не е загубено зареждане

Макарата обръща посоката между два сензора, които се преместват физически по релса. Позицията им задава работната дължина — от около 5 м до пълна макара. Ако при ронлив материал телта се заклещи в процепа и се скъса, отрязвате късото парче, премествате сензорите към останалата дължина и продължавате със същата тел.

Една макара от 1000 метра стига за около два месеца нормално рязане. Животът на телта зависи от материала, размера на камъка и параметрите на рязане.

168 часа, преди да тръгне

Всяка машина работи една седмица преди изпращане. Симулира се рязане, последните тестове минават на сухо, за да не се замърсява машината, после всичко се почиства и се проверява поред: сензори, мотори, линейни направляващи, луфтове.

Когато нещо се счупи

Трионът е проектиран така, че да не се връща при нас за ремонт — изпращаме частта и я монтирате сами. Частите тръгват в същия ден. Носещата конструкция е алуминиева с неръждаеми болтове; много от ненатоварените детайли са принтирани и при нужда изпращаме файла заедно с указанията за печат.

Гаранцията е 2 години, международна. Поддръжката онлайн е включена в цената и е безсрочна: съвети, преглед на параметрите на рязане, актуализации на софтуера.

Mini или Standard?

Пълната техническа документация на производителя е на сайта на Next Equipment – бранд на Метеорити ООД: Gem Slicer Mini и Gem Slicer Standard.

Не сте сигурни как ще се държи вашият материал? Изпратете проба.

Спецификацията описва машината, но не описва вашия камък. Затова предлагаме следното: изпратете къс от материала, който смятате да режете, ние го нарязваме на Gem Slicer Mini и ви връщаме плочките — заедно с видео от самото рязане, за да видите скоростта, повърхността на среза и как машината се справя точно с вашия материал.

• Размер на пробата: до 5 × 5 см. Толкова стига, за да се види средната скорост на рязане и качеството на среза. При твърди материали един срез през по-голям къс може да отнеме цял ден — машината реже и много по-едри образци, но за проба това няма смисъл
• Валидност: България. За доставка извън страната пишете ни — уговаря се предварително
• Транспорт: в двете посоки е за сметка на изпращача; препоръчваме застраховка, тъй като рискът при превоза е негов
• Не приемаме радиоактивни, азбестосъдържащи или други опасни проби

Не изпращайте нищо, преди да сме се уговорили. Изпратете запитване и изберете „Искам да ми отрежете проба от мой материал“ — ще потвърдим детайлите и адреса.

Цена, плащане и срок

Цената е 12 000 € с ДДС. Машините се изработват по поръчка и се плащат по банков път: 50% депозит, остатъкът преди изпращане. Срок до два месеца от депозита, включително 168-часовия тест.

Цената е франко София — опаковаме, оформяме документите и предаваме пратката на превозвача. Транспортът и застраховката се договарят отделно и се фактурират на отделен ред. Използвайте формата за запитване ако имате допълнителни въпроси или ни позвънете.

Кой я прави

Next Equipment – Бранд на Метеорити ООД произвежда триони Gem Slicer от пет години. Над 40 машини работят в 15 държави на 4 континента, много от тях денонощно.

За пет години и над 40 машини всеки компонент, показал слаби характеристики, е бил заменен с по-издръжлив. Тези подобрения вече са вградени в машината, която получавате — не са обещание за някой следващ модел. А ако въпреки това нещо се повреди при вас, частта тръгва в същия ден и гаранцията е две години.

Правим го не защото е лесно, а защото е трудно.
